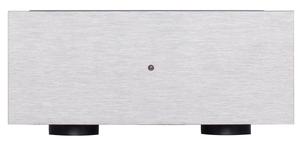

Der MINIRIA wurde entwickelt, um eine optimale Anpassung an das vorhandene Tonabnehmersystem zu gewährleisten.

Das Gerät verfügt über zahlreiche, auf der Unterseite angebrachte Schalter, mit denen eine präzise Pegel-, Widerstands sowie Kapazitätsanpassung erfolgt.

Die Anpassung der Pegelwerte kann kanalgetrennt von 32dB – 64dB in 4dB Schritten erfolgen.

Die Anpassung der Kapazitäten kann kanalgetrennt von 100pF – 600pF in 50pF Schritten erfolgen.

Die Anpassung der Widerstandswerte kann kanalgetrennt von 50 Ohm – 690 Ohm in 10 Ohm Schritten erfolgen.

Notwendig wurde diese feine Rasterung, weil hauseigene Versuche ergaben, dass durchweg alle getesteten Abnehmersysteme eine Mindesttoleranz von +/- 15% aufwiesen. In der Praxis bedeutet das, dass die vom Tonabnehmerhersteller gelieferten Daten nur grobe Anhaltspunkte sind. Eine optimale Anpassung des Klangbildes erfolgt dann experimentell.

Das Gerät wird mit einem mitgelieferten Steckernetzteil betrieben.

MC und MM Systeme werden unterstützt.

Dual Monoaufbau mit zweistufiger Verstärkung | 1 analoger Eingang | 1 analoger Ausgang | aktive und passive RIAA Entzerrung

Die Ausgangsimpedanz beträgt 50 Ohm bei einem maximalen Ausgangspegel von 10 Volt rms.

Bei +/- 0,5 dB Abweichung reicht der Frequenzgang von 10Hz - 20kHz

Breite 14 cm | Höhe 6 cm | Tiefe 18 cm

Bei +/- 0,5 dB Abweichung reicht der Frequenzgang von 1Hz - 110kHz

Breite 14 cm | Höhe 6 cm | Tiefe 34 cm
