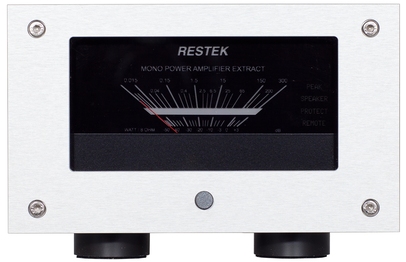

Der Restek Extract II ist die überarbeitet Version des Extract I. Das Schaltungsdesign wurde nochmals verfeinert.

Die Endstufe Extract II arbeitet nach dem parallelsymmetrischen Prinzip.

Das Schaltungskonzept sieht getrennte Wege für die Spannungs und Stromversorgung vor. Acht selektierte Endstufentransistoren werden von einem weit überdimensionierten Netzteil versorgt.

Die Kapazität der für Restek gefertigten Elkos liegt bei 600.000 uF.

Der EXTRACT II verfügt absichtlich über keine elektronische Kurzschlußsicherung am Lautsprecherausgang. Diese beeinflussen den Klang negativ.

Restek verwendet deshalb eine Relaisabschaltung. Verschiedene Schutzschaltungen wirken auf das Relais ein. Der Extract II ist gegen Glecihspannungspotential, Übertemperatur und Übersteuerung geschützt.

Die Rückseitigen Bedienelemente erlauben verschiedene Kofigurationen | VU- Meter Ein/Aus | Cinch/XLR Betrieb | Einschaltautomatik über NF/Schaltspanung | Lautsprecher Ein/Aus | Empfindlichkeit.

Kaltlichtbeleuchtete LED VU-Meter

Die Sinusleistung beträgt 300 W / 4 Ohm
und 180 W / 8 Ohm

Der Dämpfungsfaktor ist größer 250

Bei +/- 3 dB Abweichung reicht der Frequenzgang von 5Hz - 150kHz

Breite 25 cm | Höhe 16 cm | Tiefe 40 cm
