EMAS_BESCHREIBUNG

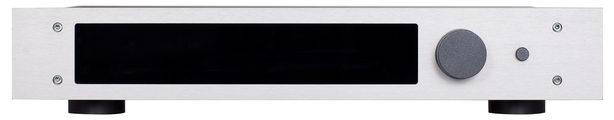

Phonovorverstärker
Der EMAS wurde für die Schallplattenfans entwickelt. Er gewährleistet eine optimale Anpassung an die Tonabnehmersysteme.
Das Gerät verfügt über zahlreiche Einstellmöglichkeiten, mit denen eine präzise Pegel-, Widerstands sowie Kapazitätsanpassung erfolgt.
Die Anpassung der Pegelwerte kann kanalgetrennt von 32dB – 64dB in 0,5dB Schritten erfolgen.
Die Anpassung der Kapazitäten kann kanalgetrennt von 100pF – 700pF in 50pF Schritten erfolgen.
Die Anpassung der Widerstandswerte kann kanalgetrennt von 50 Ohm – 690 Ohm in 10 Ohm Schritten erfolgen.
Notwendig wurde diese feine Rasterung, weil hauseigene Versuche ergaben, dass durchweg alle getesteten Abnehmersysteme eine Mindesttoleranz von +/- 15% aufwiesen. In der Praxis bedeutet das, dass die vom Tonabnehmerhersteller gelieferten Daten nur grobe Anhaltspunkte sind. Eine optimale Anpassung des Klangbildes erfolgt dann experimentell.
Teilsymmetrischer Dualmonoaufbau mit zweistufiger Verstärkung | 7 analoge Eingänge | Cinch und XLR Ausgang | aktive und passive RIAA Entzerrung | MM und MC.
Die Ausgangsimpedanz beträgt 50 Ohm bei einem maximalen Ausgangspegel von 10 Volt rms.
Bei +/- 0,2 dB Abweichung reicht der Frequenzgang von 10Hz - 20kHz
Breite 48 cm | Höhe 9 cm | Tiefe 38 cm
